Как настроить VLAN на MikroTik для подключения одноплатника?

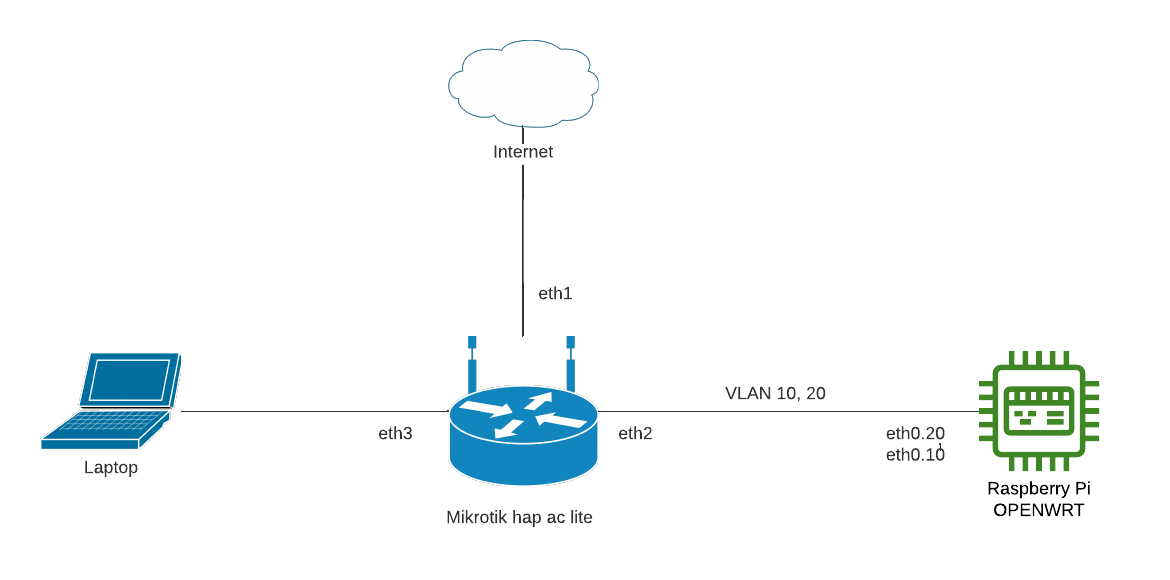

Как настроить VLAN на микротике, что бы разделить трафик как на рисунке? Микротик в данной схеме планируется использовать только как управляемый коммутатор разделяющий трафик VLAN.
То есть, порт eth1 (internet) микротика должен пробрасываться по VLAN 10 на eth0.10 raspberry pi, а все остальные подключения микротика должны ходить по vlan 20 на eth0.20 raspberry pi.
Дополнительно:
Ответы:
Объединяете все порты микротика в один бридж, включаете на нем Vlan filtering, создаете вланы поверх бриджа, применяете на порты - пример можно посмотреть тут
Опишите проблему, и специалист поможет с настройкой, исправлением ошибки или доработкой сайта. Подберём понятный план работ без лишней переписки.
Пока нет других ответов. Будьте первым, кто поможет автору.
Ответить на вопрос
Для настройки VLAN на MikroTik для подключения одноплатника, вам необходимо выполнить следующие шаги:
1. Войдите в веб-интерфейс MikroTik, используя браузер и IP-адрес вашего роутера.
2. Перейдите во вкладку "Bridge" и создайте новый bridge, например, "bridge-vlan".
3. Во вкладке "Interfaces" выберите интерфейс, к которому подключен ваш одноплатник (например, ether1) и добавьте его в созданный bridge.
4. Перейдите во вкладку "VLAN" и создайте новое VLAN, например, VLAN ID 10.
5. Во вкладке "Interfaces" выберите интерфейс, к которому подключен ваш одноплатник (например, ether1) и добавьте его в созданный VLAN с VLAN ID 10.
6. Настройте IP-адрес на интерфейсе VLAN с VLAN ID 10.
7. Проверьте работу подключения, отправив пакеты данных с одноплатника.
Пример конфигурации VLAN на MikroTik для подключения одноплатника:
/interface bridge add name=bridge-vlan /interface bridge port add bridge=bridge-vlan interface=ether1 /interface vlan add interface=ether1 name=vlan10 vlan-id=10 /ip address add address=192.168.1.1/24 interface=vlan10
После выполнения этих шагов, ваш одноплатник должен успешно подключиться к сети через VLAN на MikroTik. Если у вас возникнут дополнительные вопросы или проблемы, не стесняйтесь обращаться за помощью.
